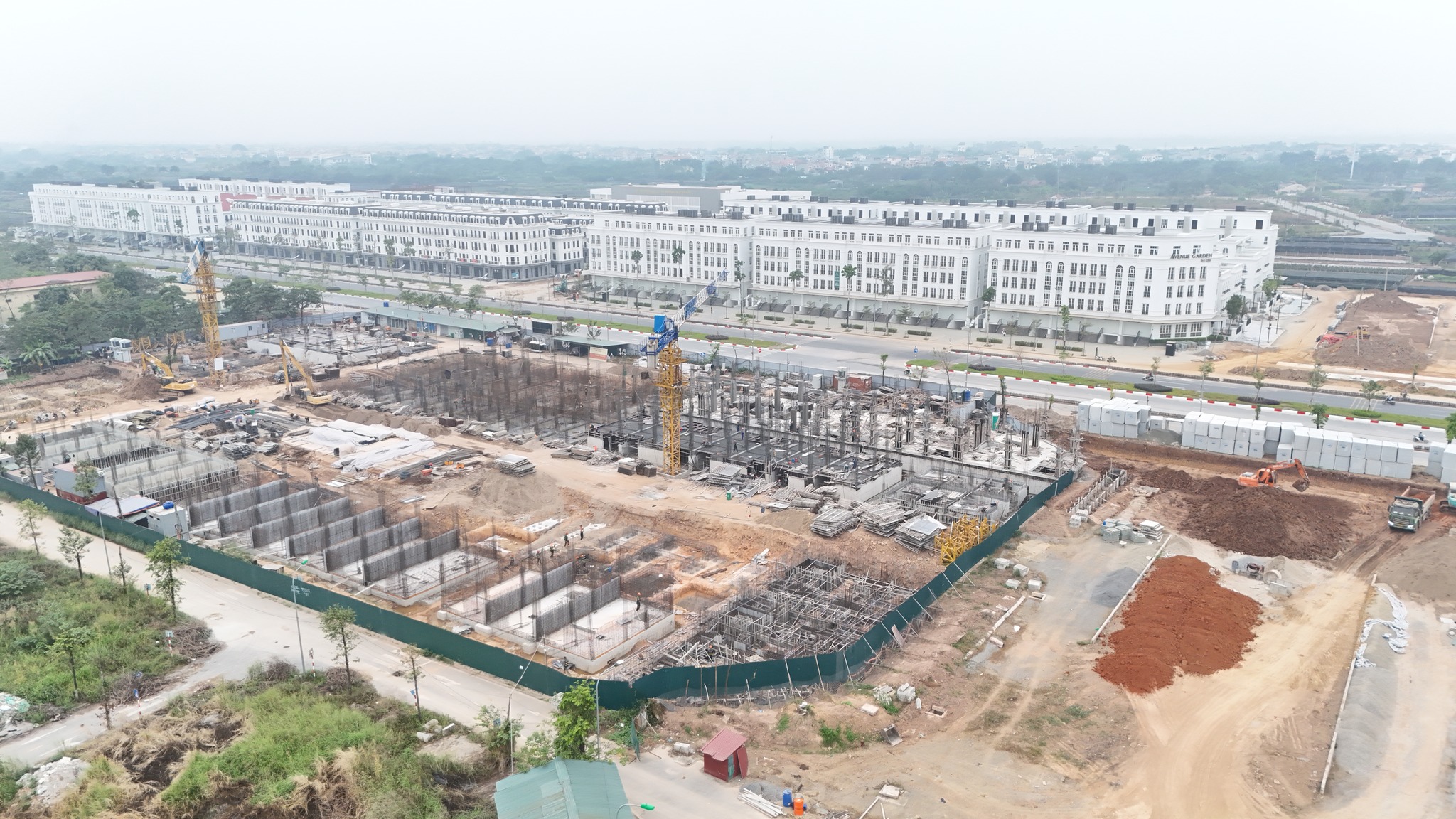

Dự án Jade Lake Residence là dự án nhà ở thấp tầng cao cấp bậc nhất trung tâm quận Bắc Từ Liêm, Hà Nội. Dự án đang vào giai đoạn thi công phần hạ tầng kỹ thuật và xây dựng phần thô. Vậy quy định hạ tầng giao thông kỹ thuật tại dự án như thế nào?
Dự án Jade Lake Residence

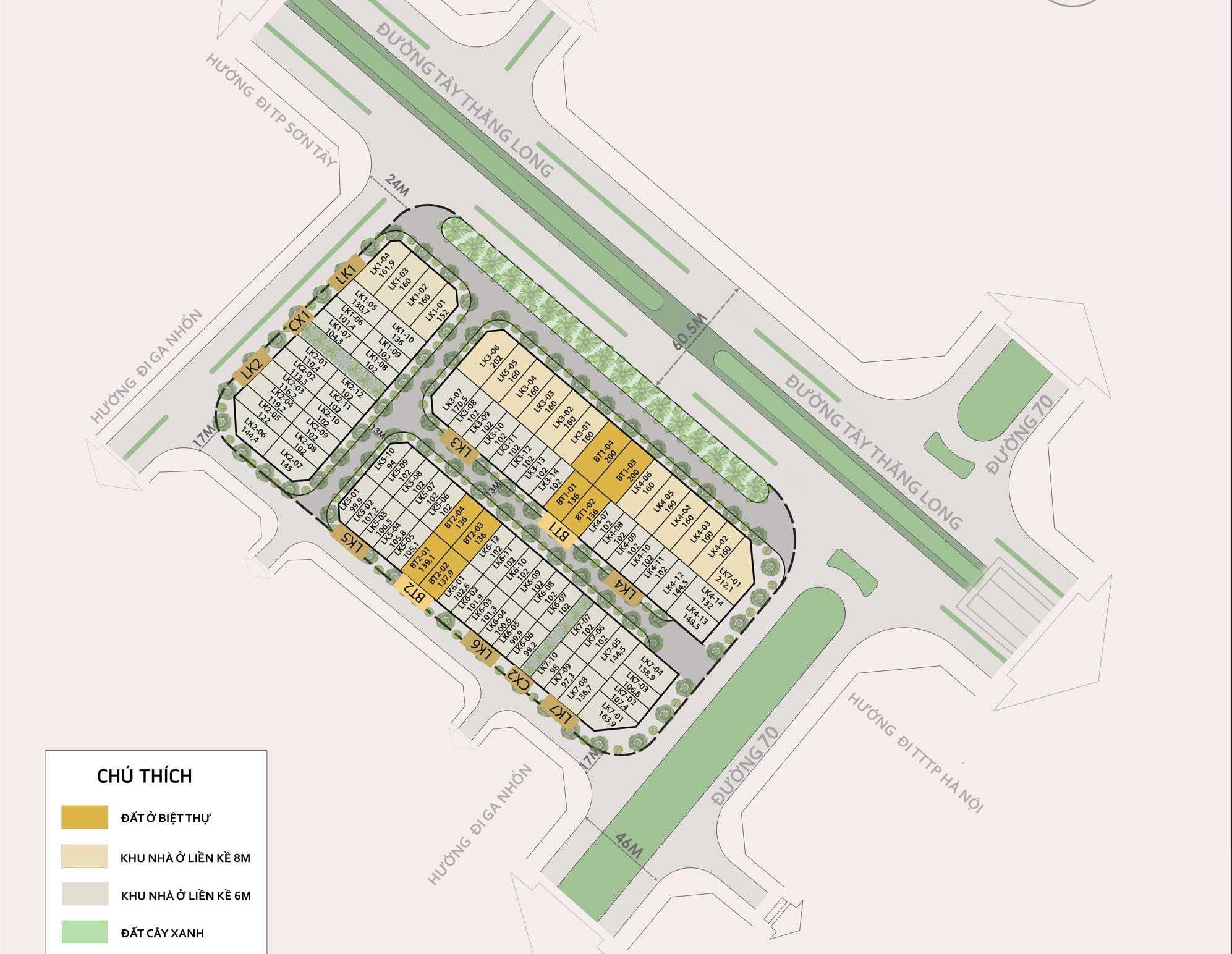

Sơ đồ phân khu dự án Jade Lake Residence
Theo thông báo 2709/2023/TB-VT ngày 27/09/2023 thông báo khởi công xây dựng công trình có các thông số:
- Các chỉ tiêu kỹ thuật: độ dốc ngang đường ngang =2% đường 2 mái dốc và tuyến số 1,2,3; độ dốc ngang hai bên hè = 1,5% về phía lòng đường; riêng tuyến số 2 chỉ có 1 bên vỉa hè nằm bên phải, bên trái sử dụng tường chắn.
- Mặt cắt ngang điển hình:
+ Tuyến số 1: Bngang = 3+7+3=13m
+ Tuyến số 2: Bngang = 7 + 3 = 10m
+ Tuyến số 3: Bngang = 3+7+3 = 13m
- Kết cấu áo đường từ trên xuống: Bê tông nhựa C9.5 dày 5cm; tưới nhựa dính bám tiêu chuẩn 0,5kg/m2; bê tông nhựa C19 ày 6cm; tưới nhựa thám bám tiêu chuản 1kg/m2; cấp phối đá dăm loại 1 dày 18cm; cấp phối đá dăm loại 2 dày 18cm; đắp cát đầm chặt chựt K98 dày 50cm; đắp cát san nền đầm chặt K95 ≥ 30cm.
- Vỉa hè lát đát tự nhiên dày 4cm. Kết cấu móng vỉa hè: đá tự nhiên 40x40x4cm; 2cm VXM M100; 8cm BTXM đá 2x4 M150 cấp B12.5; 01 lớp giấy dầu; cát san nền đầm chặt ≥ K90. Bó vỉa hè sử dụng đá tự nhiên kích thước 23x26x100cm và 18x22x100 vị trí hạ hè, kết hợp với đan rảnh đá 30x50x5cm đặt trên lớp vữa xi măng M100 dày 2cm và lớp móng BTXM đá 1x2M150.
- Bó vỉa gốc cây trên hè đá tự nhiên. Kích thước ô bó gốc cay là 1,2mx1,2m. Móng bó vỉa, đan rảnh, bó gáy hè, dải phan cách, bó gốc cây dùng bê tông M150. Cây xanh trên đường được trồng có đường kính từ (10-;-15)cm; chiều cao 3-;-5m.
- Tường chắn BTCT: sử dụng tường chắn BTCT mác 300 kích thước 1.0mx0.15m, sử lý giáp ranh giữa đường số 2 với vỉa hè hiện trạng.
- Thiết kế nốt giao: các nút giao giữa các tuyến đường nội bộ là nút giao bằng. Tổ chức giao thông bằng cách dùng vạch sơn kết hợp hệ thống biển báo.
Dự án Jade Lake Residence sẽ là khu nhà ở chất lượng cung cấp ra thị trường cho quý khách hàng những sản phẩm có vị trí đẹp, độc bản tại Hà Nội
